Классификаторы изготавливаются одно- и двухспиральные с диаметром спирали 2,4 и 3 м следующих типоразмеров:

КС1-24х92 КС 1-24х125 КС 2-24х125 1КСН-24х10

КС1-24х100 КС 1-24х134 КС 2-24х145 2КСН-24х145

КС1-24х105 КС 2-24х92 КС 2-30х125

Предназначены для разделения в водной среде по крупности и плотности руд черных и цветных металлов, угля, строительных материалов и горнохимического сырья крупностью не более 25 мм с выдачей в слив частиц крупностью от 0,83 до 0,15 мм.

Односпиральные классификаторы изготавливаются правого или левого исполнения по указанию заказчика.

Для повышения срока службы спирали футерованы резиновой или чугунной футеровкой.

Механизм подъема обеспечивает подъем спирали для проведения ремонтных работ и предотвращения заиливания спирали в случае длительной остановки классификатора. Классификаторы работают в замкнутом цикле с мельницами. Измельченная в мельнице руда поступает в осадительную ванну классификатора, где материал требуемой крупности через сливные пороги уходит в слив и направляется на дальнейшую технологическую обработку. Недоизмельченная руда (пески) осаждается на дно ванны и спиралью транспортируется по наклонному корыту вверх и направляется в мельницу для доизмельчения вместе с поступающим в мельницу исходным сырьем.

контакты:

email: tov.mp.dnipro@gmail.com

тел. +380500121311

Параметр	КС1-24х92	КС1-24х100	КС1-24х105	КС1-24х125	КС1-24х134	КС2-24х92	КС2-24х125	КС2-24х145	КС2-30х125	1КСН-24х10	2КСН-24х145
Длина корыта, мм	9 200±8	10 000±10	10 500±10	12 500±10	13 400±10	9 200±10	12 500±16	14 500±20	12 500±16	10 000±10	14 500±20
Диаметр спирали, мм	2 400±50	2 400±50	2 400±50	2 400±50	2 400±50	2 400±50	2 400±50	2 400±50	3 000±50	2 400±50	2 400±50
Кол-во спиралей, шт	1	1	1	1	1	2	2	2	2	1	2
Производительность, т/ч: - по пескам - по сливу	300 51	300 51	300 51	300 51	300 51	600 102	600 102	600 102	880 150	300 51	600 102
Частота вращения спирали, об/мин	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4	3,6±0,4
Мощность двигателя, кВт: - привода вращения спирали - привода подъема спирали	22 3	22 3	22 3	22 3	22 3	2х22 2х3	2х22 2х3	2х22 2х3	2х22 2х3	22 3	55 2х3
Габаритные размеры, мм,не более : - длина - ширина - высота	12 400 2 900 4 500	13 200 2 900 4 500	13 700 2 900 4 500	15 700 2 900 4 500	16 600 2 900 4 500	12 400 5 700 4 500	15 700 5 700 4 500	17 700 5 700 4 500	15 900 6 800 5 500	13 200 2 900 4 500	19 100 5 500 5 900
Масса без эл. оборудо-вания, кг, не более: - с футеровкой спирали из резины - с футеровкой спирали из сплава ЧХ3Т	25 000 27 000	26 000 28 000	27 000 31 000	29 000 32 000	31 000 34 000	37 000 41 000	50 000 54 000	53 000 57 000	62 000 70 000	26 000 28 000	58 000 61 000

Классификаторы спиральные для рудных пульп

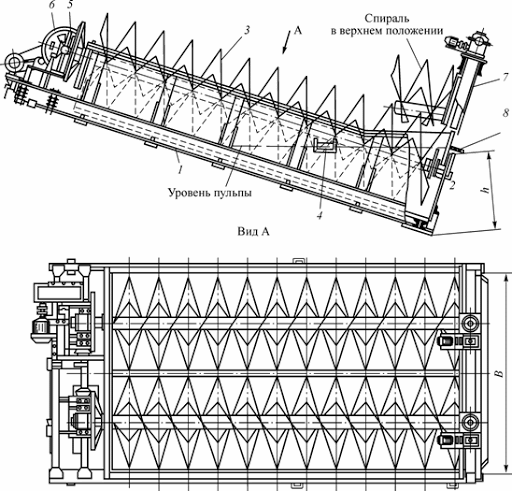

Классификатор двухспиральный

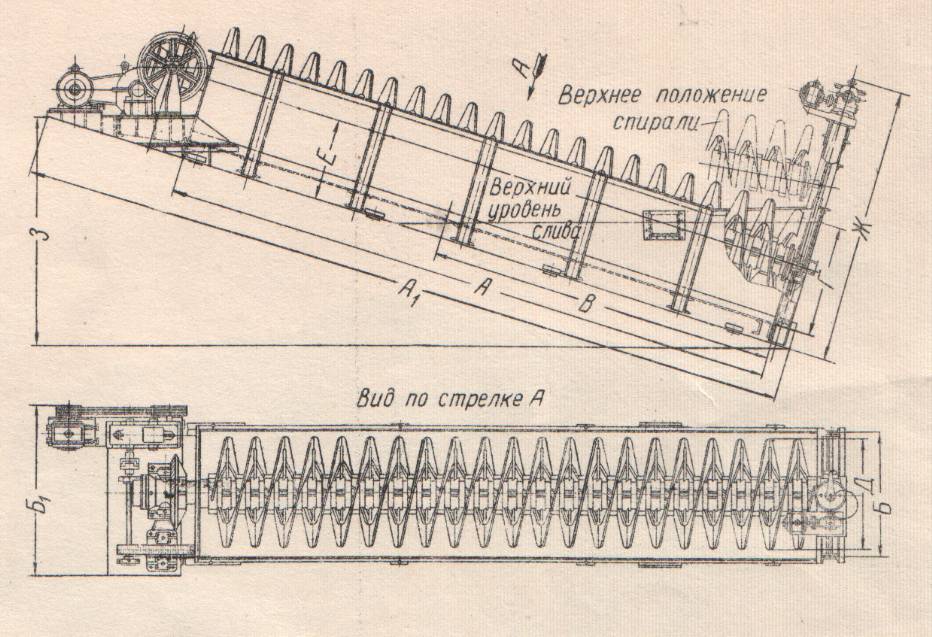

Классификатор односпиральный

Они представляют собой наклонное полуцилиндрическое корыто, в котором на продольном валу, параллельно днищу корыта, вращаются одна или две спирали. Пульпа из мельницы подается по трубе или желобу в нижне1 боковой стенке корыта вблизи зеркала пульпы ( на расстоянии 1/3 длины корыта от сливного порога). Пески оседают на дно корыта и вращающейся спиралью транспортируются к верхнему разгрузочному порогу корыта, оттуда по наклонному желобу при помощи воды поступают в улитковую часть питателя мельницы и затем в загрузочную цапфу мельницы. Тонкие частицы, скорость осаждения которых значительно мееньше скорости осаждения крупных частиц, разгружаются в виде слива через сливной порог.

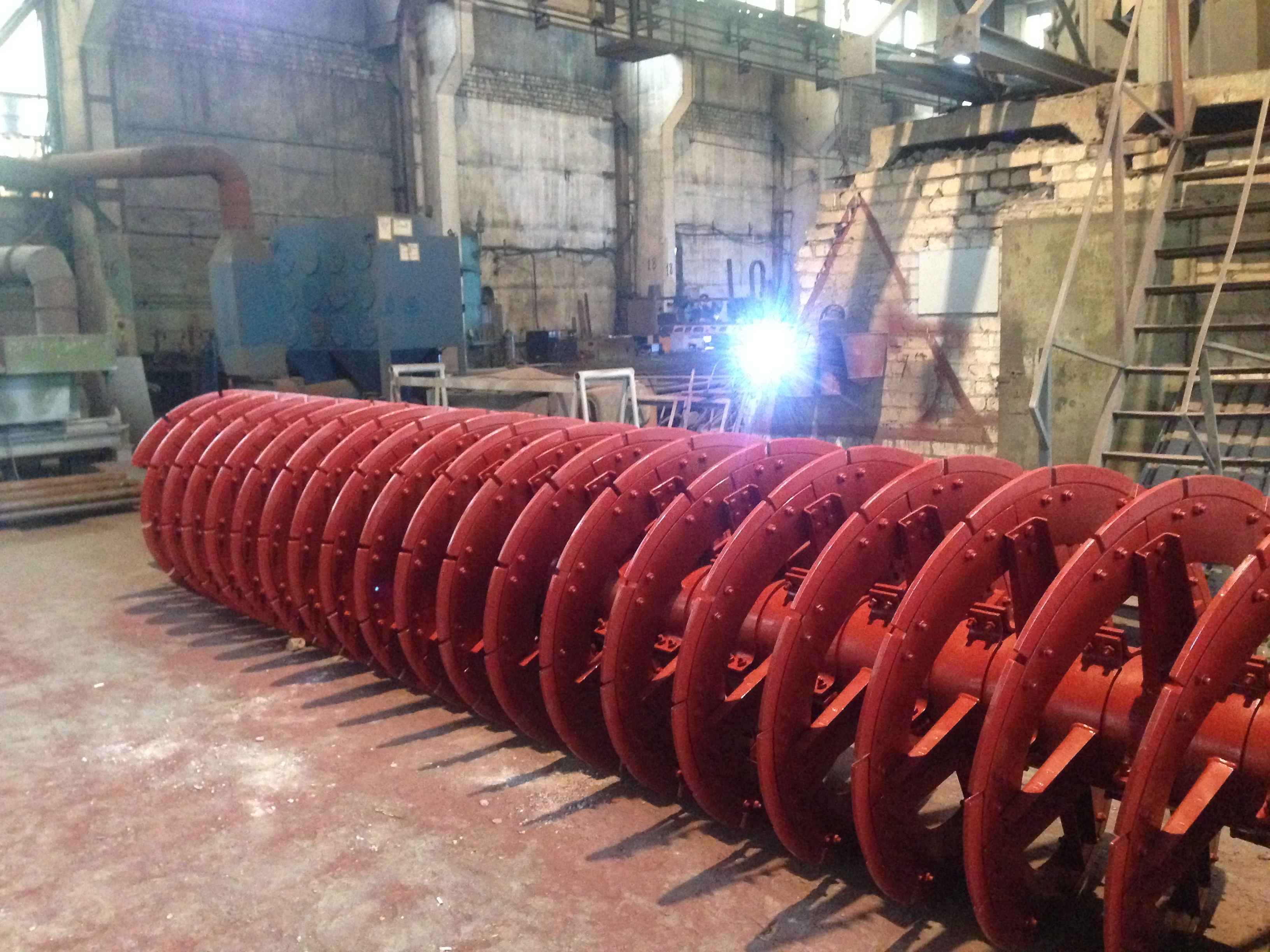

Спираль классификатора представляет собой двухходовой винт, лопасти которого сдланы из стальных полос, укрепленных на спицах. Наиболее изнашиваемый наружный край спирали, футеруется пластинами из белого чугуна. В верхней части классификатора вал вращается в подшипниках, шарнирно укрепленных двумя цапфами в упорных подшипниках. Это позволяет поднимать нижнюю часть вала и спирали.

Вал классификатора со спиралью приводятся в движение электродвигателем через зубчатую передачу, установленные на специальной площадке в верхней части корыта. При остановке классификатора пульпа из корыта не выпускается, нижняя часть вала со спиралью поднимается специальным механизмов, расположенным над сливным порогом. Пуск производится с постепенным опусканием вращающейся спирали.

Основными параметрами регулировки крупности слива классификатора являются плотность пульпы, которая изменяется подачей воды, площадью зеркала пульпы и скоростью вращения спирали. Площадь зеркала пульпы в корыте зависит от размера и угла наклона его, который может изменяться от 12 до 18 град. Скорость вращения спирали устанавливается в зависимости от требуемой крупности материала в сливе. Скорость вращения спирали увеличивается для получения более крупного слива. Для классификаторов с диаметром спирали, например, 3000 мм, частота вращения спирали составляет 1; 3 или 5 об/мин. Большая скорость вращения спирали приводит к сильному взмучиванию пульпы и нарушению процесса классификации.

Применяемые спиральные классификаторы имеют одну или две спирали и характеризуются длиной корыта и диаметром спирали.

Кроме того эти классификаторы бывают с непогруженной спиралью ( КСН) и с непогруженной спиралью (КСП). В классификаторах с непогруженной спиралью уровень сливного порога находится ниже уровня нижнего конца вала. Классификаторы такого типа применяются для получения в сли ве более крупного материала ( более 0,15 мм). В классификаторах с погруженной спиралью вся спираль в нижней части классификатора расположена ниже уровня пульпы, поэтому верхняя зона осаждения находится в более спокойном потоке, что дает возможность получать в сливе тонкий материал крупностью менее 0,15 мм.

Производительность спиральных классификаторов зависит от гранулометрического состава исходного материала, его плотности, плотности и крупности слива.

Типоразмер классификатора выбирается по производительность по сливу и пескам.

Спиральные классификаторы обладают существенным недостатком – большой площадью, занимаемую ими в отделении измельчения. Их установка увеличивает площадь этого отделения в 1,5…2 раза, что значительно повышает капитальные затраты на строительство отделения.

Поэтому механические классификаторы, применяемые для классификации материала по крупности, повсеместно заменяются гидроциклонами.
