ВБС-93

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ

"МАШИНОСТРОИТЕЛЬНОЕ ПРЕДПРИЯТИЕ ДНЕПР"

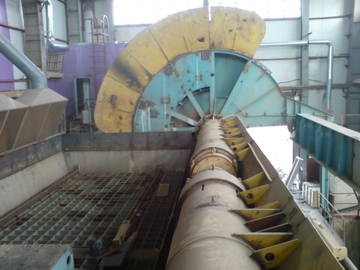

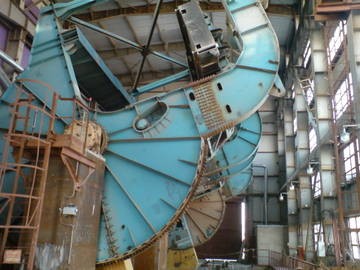

Вагоноопрокидыватель боковой стационарный, модернизированный ВБС-93АМ (При-ложение Б) предназначен для разгрузки сыпучих материалов из железнодорожных полуваго-нов грузоподъемностью 60т, 93т в бункер, верхний уровень которого расположен на высоте 4м от уровня головки рельсов железнодорожного пути.

Область применения: тепловые электростанции, коксохимическое производство, руд-ные дворы металлургических заводов, обогатительные фабрики. В климатических условиях УХЛ1 ГОСТ 15150-69. Температура окружающей среды от минус 40°С до плюс 50°С.

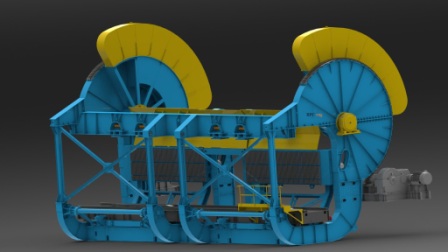

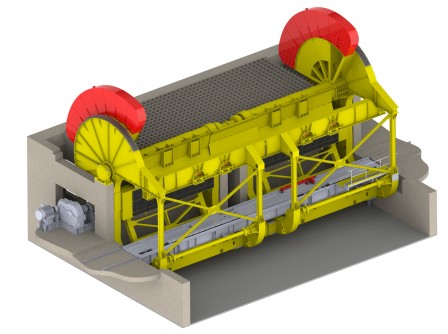

Конструкция вагоноопрокидывателя ВБС-93АМ представляет собой пространственную рамную конструкцию, установленную на железобетонных колоннах с размещением бункера на высоте 4 м от уровня головки рельса платформы. Фиксация полувагона на платформе произво-дится с помощью специального тормозного устройства с дистанционным управлением.

Основные преимущества вагоноопрокидывателя ВБС-93АМ:

- надежная фиксация полувагонов на платформе специальным тормозным устройст-вом;

обеспечение плавного изменения скорости вращения вагоноопрокидывателя (за счет применения частотных преобразователей), что позволяет уменьшить динамическую нагрузку на металлоконструкцию и как следствие увеличит межремонтные циклы для основных узлов;

- усиленный центральный вал;

- измененная конструкция отбойных щитов позволяет снизить просыпание материала во время разгрузки,

- оснащение системой виброзачистки, что позволяет снизить остатки груза в полувагонах;

- оснащение автоматической централизованной системой смазки, снабжающее смазкой подшипниковые узлы и поверхности трения без вмешательства обслуживающего персонала;

- оснащение оборудованием уборки просыпей исключает ручную зачистку.

контакты:

email: tov.mp.dnipro@gmail.com

тел. +380500121311

Вагоноопрокидыватель ВБС-93

Наименование параметра	Значение
Параметры разгружаемых полувагонов:
высота, мм	3 158...3 800
ширина, мм	3 130...3 220
длина по осям автосцепок, мм	13 920...15 800
грузоподъемность, т	63...100
колея, мм	1 520
тип рельса на платформе вагоноопрокидывателя	Р50
Габаритные размеры вагоноопрокидывателя, мм:
длина по платформе, мм	19 640
ширина, мм	10 440
высота, мм	12 530
Общие показатели:
угол поворота вагоноопрокидывателя, рад (град), не более	2,963…3,050 (170 …175)
расчетное время разгрузки полувагона (прямой + обратный ход), с	90…100
расчетная производительность, полувагонов/час	20
род тока	переменный
напряжение, В	380
частота, Гц	50
токоподвод	кабельный
установленная мощность (не более), кВт	274
мощность главных электродвигателей, кВт	132 (2/132)
частота вращения главных электродвигателей, мин-1	740
Масса, т:
общая	~360
без контргрузов	~200
Система управления:
логика	программируемый контроллер
управление приводами вращения	частотные преобразователи

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВБС-93

Чертеж Наименование

56 4005 008 Установка центрального вала

56 1143 370 Вал

56 1143 371 Вал

54 1143 055 Секция вала

56 1143 372 Секция вала

56 1304 608 Опора

56 1401 367 Плита

56 4101 006 Муфта

54 1037 004 Полумуфта

54 1369 049 Контргруз

54 1369 050 Контргруз

56 0178 104 Платформа с люльками

54 1331 005 Тяга

54 1331 006 Тяга

54 1350 007 Связь

54 1350 155 Связь

54 1504 004-01 Кронштейн

54 4606 006 Упор боковой левый

54 1500 078 Кронштейн

54 4606 007 Упор боковой правый

54 1500 079 Кронштейн

54 4627 001 Буфер боковой

54 1022 002 Корпус

54 1022 009 Направляющая

54 1022 005 Ползун

54 1022 003 Втулка

56 0178 106 Платформа

54 1305 029 Площадка

56 1420 035 Секция платформы правая

54 1504 088 Проушина

56 1420 036 Секция платформы левая

54 1504 088 Проушина

56 1351 285 Ограничитель

56 1351 286 Ограничитель

56 1419 780 Балка привалочная

54 1415 030 Балка

56 1438 510 Люлька

54 1300 005 Опора

54 1300 006 Опора

54 1300 007 Опора

54 1300 008 Опора

56 1506 759 Кронштейн

56 1506 760 Кронштейн

56 1942 148 Стенка привалочная правая

54 4715 020 Цапфа

56 1438 516 Рама верхняя

56 1506 807 Кронштейн

56 1942 149 Стенка привалочная левая

54 4715 020 Цапфа

54 1438 517 Рама верхняя

56 4689 019 Устройство тормозхное

54 1022 060 Корпус

54 1330 025 Тяга

56 1352 043 Балка тормозная

56 1437 478 Площадка

56 0178 120 Рама без поз. 2.3.27

56 0178 120 Рама (без поз. 2, 3, 27)

54 0178 034 Опора платформы

54 1415 026 Балка нижняя

Чертеж Наименование

54 1500 982 Стульчик

54 1504 497 Проушина

56 0178 069 Опора верхняя

56 1419 818 Балка левая

56 1419 819 Балка правая

56 1546 134 Опора

56 0178 087 Опора крайняя

56 1306 311 Кронштейн

56 0178 088 Опора крайняя

56 1306 311 Кронштейн

56 0178 093 Опора крайняя

56 0178 094 Опора крайняя

56 0178 095 Опора средняя

56 0178 096 Опора средняя

56 0178 116 Опора крайняя

56 1306 363 Кронштейн

56 0178 117 Опора крайняя

56 1306 363 Кронштейн

56 1417 298 Балка

56 1309 214 Логотип L=750

56 1309 218 Товарный знак 150

56 1351 252 Связь

56 1351 254 Связь

56 1351 255 Связь

56 1712 021 Колонна крайняя

56 1712 022 Колонна крайняя

56 1712 023 Колонна средняя

56 1712 024 Колонна средняя

56 1942 127 Опора нижняя

56 4627 016 Буфер вертикальный

54 1022 003 Втулка

54 1022 010 Стакан

54 1022 011 Упор

56 0212 214 Привод левый

52 4116 111 Обойма МЗ 11

56 1438 624 Рама привода левая

56 2120 749 Редуктор

56 5105 009 Маслоуказатель

56 1356 232 Крышка

56 1438 625 Рама привода правая

56 2120 749-01 Редуктор

56 5105 009 Маслоуказатель

56 1356 232 Крышка

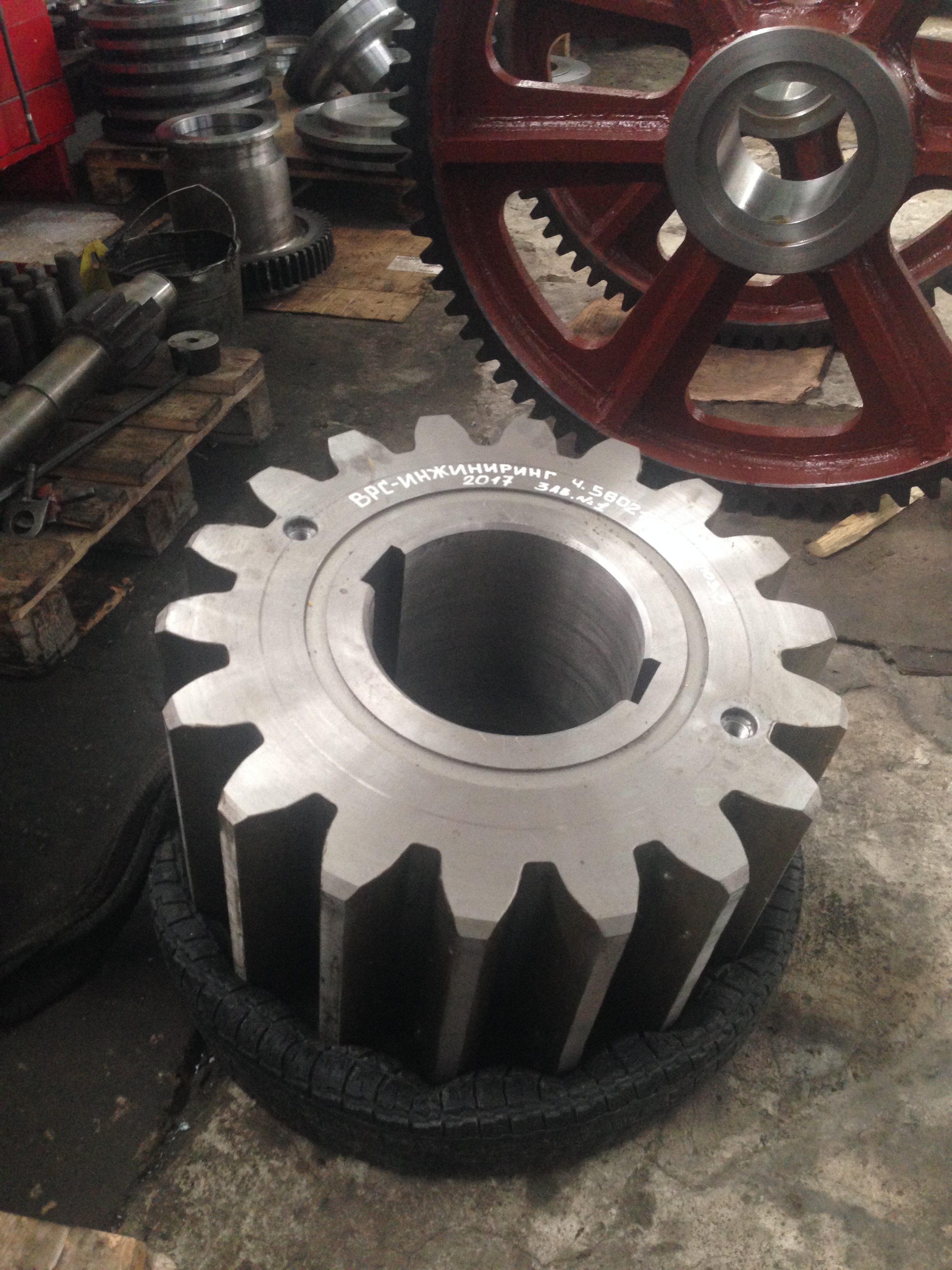

56 4089 008 Шестерня в сборе левая

56 4168 018 Муфта тормозная

56 0212 215 Привод правый

52 4116 111 Обойма МЗ 11

56 4089 009 Шестерня в сборе правая

56 4168 018 Муфта тормозная

56 0524 070 Автоматизированная централизованная система смазки

56 1506 603 Кронштейн

56 0147 177 Установка отбойных щитов

56 1009 677 Заглушка

56 1009 678 Заглушка

56 1009 679 Заглушка

№	Наименование входящих узлов	кол-во, шт	Прим.
1	Привод левый	1
1.1.	Редуктор типа ЦДН	1
1.2.	Тормоз колодочный	1
1.3.	Рама	1
2	Привод правый	1
2.1.	Редуктор типа ЦДН	1
2.2.	Тормоз колодочный	1
2.3.	Кронштейн	1
3	Утановка центрального вала	1
4	Электрооборудование	1
5	Платформа	1
5.1.	Рельс платформы	2
5.2.	Буфер вертикальный	8
5.3.	Упор торцевой	2
5.4.	Тяги платформы	8
6	Люлька	2
6.1.	Тяга люльки	4
6.2.	Стенка привалочная	1
6.2.1.	Цапфа	4

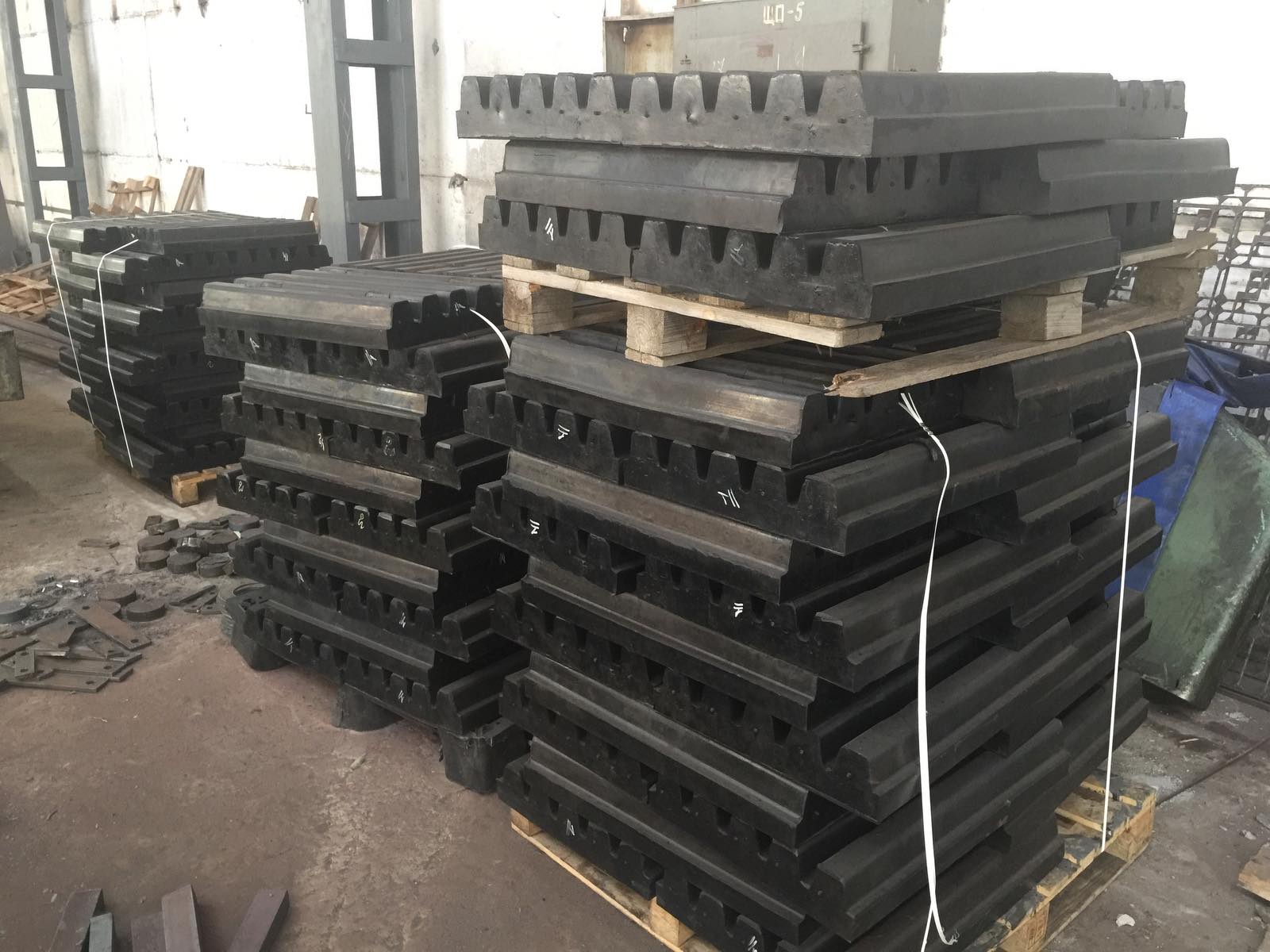

6.2.2.	Резиновая футеровка	68
7	Рама	1
7.1.	Диск в сборе	2
7.1.2.	Секция венца	6
7.1.3.	Цапфа	4
7.2.	Связь (усиление)	1
7.3.	Буфер боковой	4
7.4.	Балка тяг	1
7.5.	Стопор	2
8	Установка шестерни привода	2
8.1.	Шестерня левая	1
8.2.	Шестерня правая	1
8.3.	Рама	2
9	Вибраторы	4
10	Установка отбойных щитов	1
11	Тормозное устройство	1
11.1.	Привод винтовой моторный	1
11.2.	Рама	1
12	Подборщик просыпи	1
13	Автоматическая централизованная система смазки	1

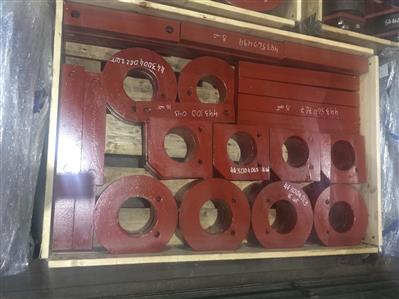

Перечень стандартных узлов и запастных частей для осуществления ремонта вагоноопрокидывателя
