Технические характеристики ВРС-125
контакты:
email: tov.mp.dnipro@gmail.com
тел. +380500121311

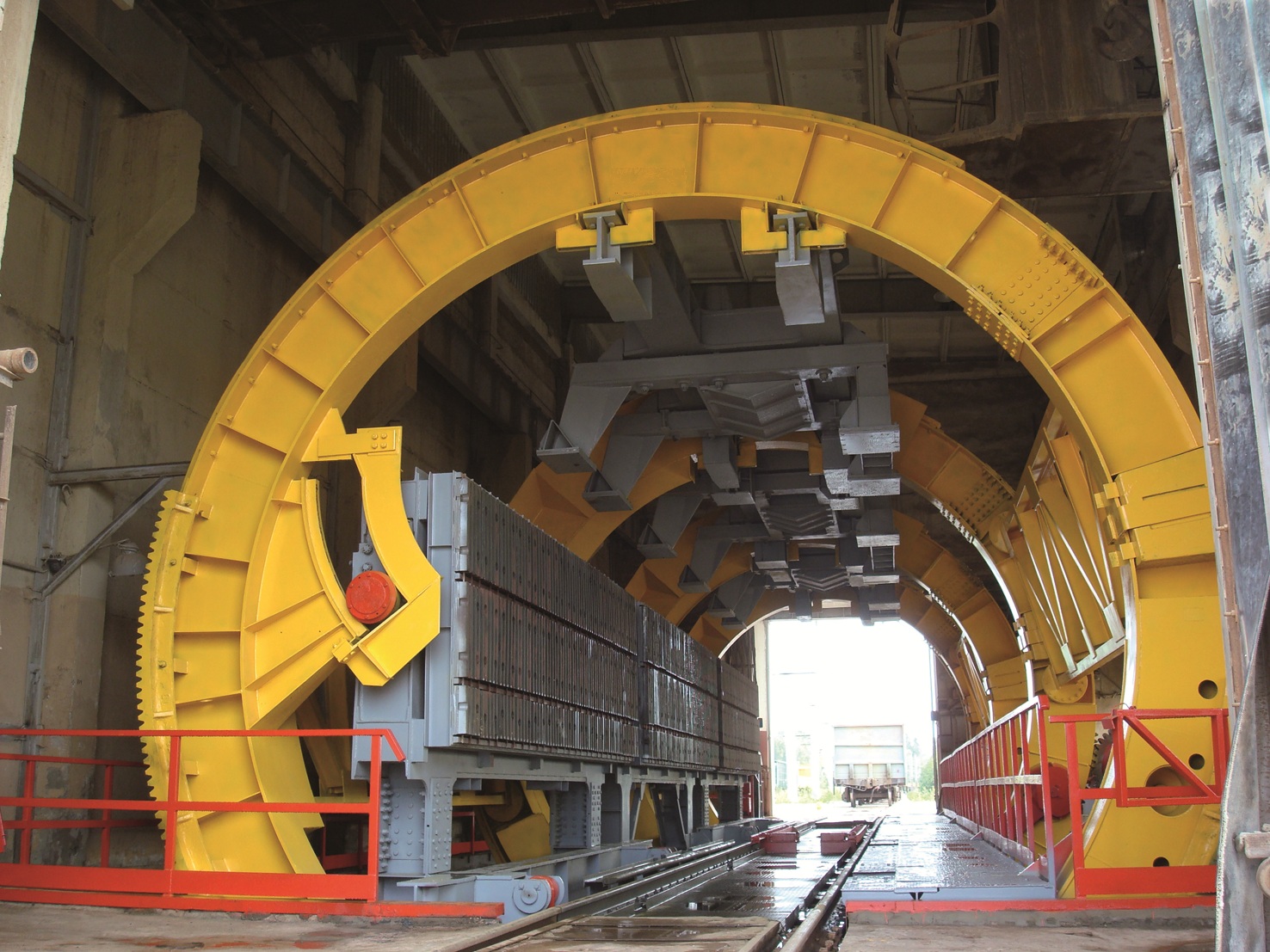

Вагоноопрокидыватель ВРС-125 (ВРСМ-125)
№
|
Наименование входящих узлов
|
кол-во, шт
|
прим.
|
1
|
Привод левый
|
1
|
|
1.1.
|
Редуктор типа ЦДН
|
1
|
|
1.2.
|
Тормоз колодочный
|
1
|
|
1.3.
|
Рама
|
1
|
|
2
|
Привод правый
|
1
|
|
2.1.
|
Редуктор типа ЦДН
|
1
|
|
2.2.
|
Тормоз колодочный
|
1
|
|
2.3.
|
Кронштейн
|
1
|
|
3
|
Вставка
|
1
|
|
3.1.
|
Промежуточный вал
|
5
|
|
3.2.
|
Обойма зубчатая
|
8
|
|
3.3.
|
Втулка зубчатая
|
8
|
|
4
|
Электрооборудование
|
1
|
|
5
|

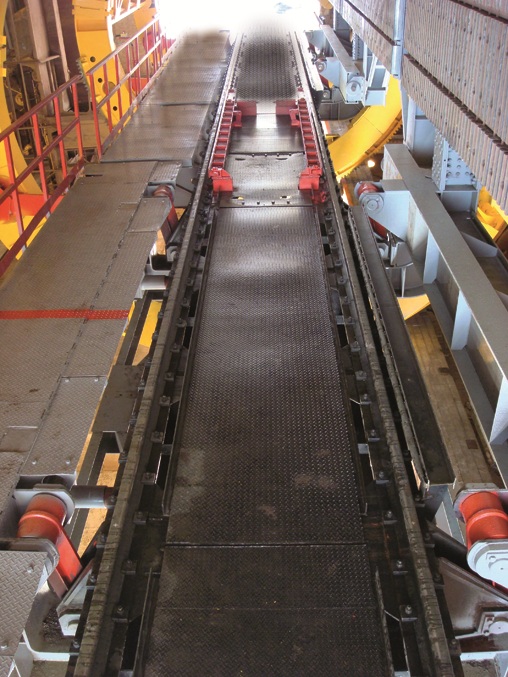

Платформа
|
1
|
|
5.1.
|
Рельс платформы
|
2
|
|
5.2.
|
Буфер вертикальный
|
8
|
|
5.3.
|
Упор торцевой левый
|
1
|
|
5.4.
|
Упор торцевой правый
|
1
|
|
5.5.
|
Тяги платформы
|
4
|
|
6
|
Люлька
|
2
|
|
6.1.
|
Тяга люльки
|
8
|
|
6.2.
|
Стенка привалочная
|
2
|
|
6.2.1.
|
Цапфа
|
4
|
|
6.2.2.
|
Резиновая футеровка
|
64
|
|
7
|
Ротор
|
1
|
|
7.1.
|
Диск в сборе
|
4
|
|
7.1.1.
|
Секция бандажа
|
16
|
|
7.1.2.
|
Секция венца
|
16
|
|
7.1.3.
|
Рельс лекальный
|
4
|
|
7.2.
|
Связь
|
5
|
|
7.3.
|
Буфер боковой
|
4
|
|
7.4.
|
Балка тяг
|
1
|
|
8
|

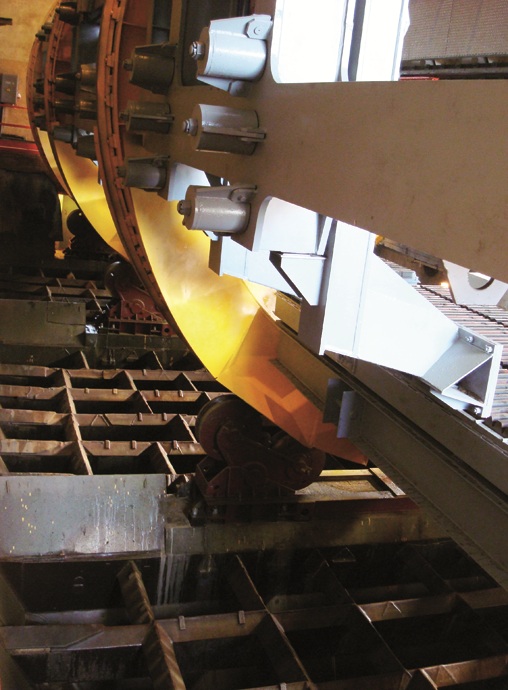

Роликоопора
|
2
|
|
8.1.
|
Балансирный узел
|
4
|
|
8.1.1.
|
Каток (ролик) гладкий
|
8
|
|
8.1.2.
|
Балансир
|
8
|
|
8.1.3.
|
Ось балансира
|
4
|
|
8.1.4.
|
Кронштейн
|
4
|
|
8.2.
|
Траверса
|
2
|
|
9
|
Роликоопора крайняя
|
2
|
|
9.1.
|
Балансирный узел
|
4
|
|
9.1.1.
|
Каток (ролик) с ребордой
|
8
|
|
9.1.2.
|
Балансир
|
8
|
|
9.1.3.
|
Ось балансира
|
4
|
|
9.1.4.
|
Кронштейн
|
4
|
|
9.2.
|
Траверса
|
2
|
|
10
|

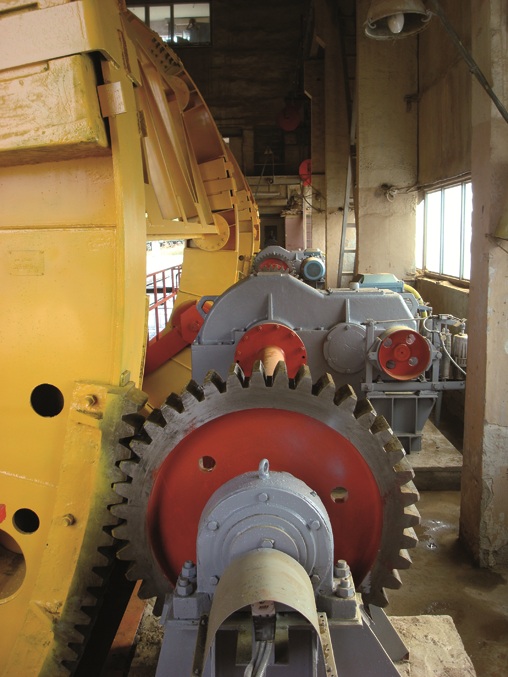

Установка шестерни привода
|
4
|
|
11.1.
|
Шестерня левая
|
1
|
|
11.2.
|
Шестерня правая
|
1
|
|
11.3.
|
Шестерня средняя
|
2
|
|
11.4.
|
Рама
|
4
|
|
12
|
Токопровод гибкий
|
1
|
|
13
|

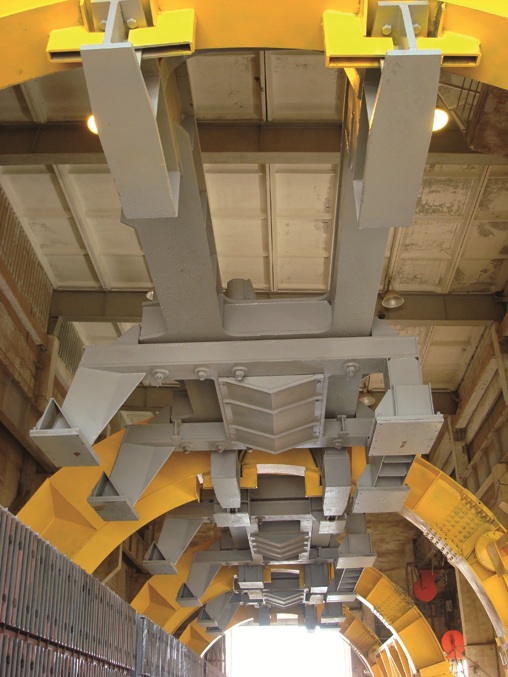

Установка рассекателей и отбойных щитов
|
1
|
|
14
|
Тормозное устройство
|
1
|
|
14.1.
|
Привод винтовой моторный
|
1
|
|
14.2.
|
Рама
|
1
|
|
15
|
Установка вибраторов
|
1
|
|
15.1.
|
Рама вибратора ("паук")
|
3
|
|
15.2.
|
Вибратор направленного действия
|
3
|
|
16
|
Автоматическая централизованная система смазки
|
1
|
опционально
|
№
|
Чертеж №
|
Наименование
|
1
|
56 0178 055
|
Платформа
|
2
|
54 0178 338
|
Люлька
|
3
|
56 0179 023
|
Ротор
|
4
|
56 0212 184
|
Привод левый
|
5
|
56 0212 185
|
Привод правый
|
6
|
54 0401 076
|
Роликоопора
|
7
|
54 0401 076 -01
|
Роликоопора
|
8
|
56 0714 010
|
Токоподвод гибкий
|
9
|
54 1149 022
|
Вставка
|
10
|
54 1149 023
|
Вставка
|
11
|
56 1315 060
|
Линейка
|
12
|
54 1331 060
|
Тяга
|
13
|
56 1306 482
|
Кронштейн
|
14
|
56 1306 482-01
|
Кронштейн
|
15
|
54 1504 004
|
Кронштейн
|
16
|
56 2301 039
|
Шестерня левая
|
17
|
56 2301 040
|
Шестерня правая
|
18
|
54 2301 080
|
Шестерня средняя
|
19
|
54 4606 009
|
Упор торцовый левый
|
20
|
54 4606 010
|
Упор торцовый правый
|
21
|
54 4627 001
|
Буфер боковой
|
22
|
56 4689 007
|
Устройство тормозное
|
23
|
56 1942 037
|
Защита от просыпи
|
24
|
56 1506 484
|
Стульчик
|
25
|
56 1506 485
|
Стульчик
|
26
|
56 0601 005
|
Площадка
|
27
|
56 1501 208
|
Прижим цапфы
|
28
|
56 1501 208-01
|
Прижим цапфы
|
29
|
54 1500 020
|
Кронштейн
|
30
|
56 0751 397
|
Электрооборудование
|
31
|
42 3100 027
|
Оседержатель 160х50
|
32
|
44 1040 225
|
Ось
|
33
|
44 1040 226
|
Ось
|
34
|
44 1210 004
|
Болт
|
35
|
44 2011 001
|
Прокладка
|
36
|
44 3560 350-95
|
Прокладка
|
Основные узлы ВРС-125
Наименование параметров
|
ед.изм.
|
Габаритные размеры вагоноопрокидывателя, мм:
|
|
высота
|
8 445
|
ширина
|
9 641
|
длина по платформе
|
22 320
|
Масса вагоноопрокидывателя, т
|
210
|
Габариты разгружаемых полувагонов, мм
|
|
высота
|
3 274 - 3 970 + 30
|
ширина
|
3 130 - 3 194 + 130
|
длина (по осям автосцепок)
|
13 920 - 20 500
|
Колея, мм
|
1 520
|
Общие показатели:
|
|
Угол поворота ротора, рад (градус)
|
2,967 - 3,054 (170 - 175)
|
Время разгрузки полувагонов (прямой и обратный ход), сек
|
63 - 75
|
Род тока
|
переменный
|
Напряжение, В
|
380
|
Привод поворота ротора:
|
|
Электродвигатель:
|
|
тип 5АМ315S10У2-0000
|
|
частота вращения, сек-1 (об/мин) 9,83 (590)
|
|
мощность, кВт
|
55
|
напряжение, В
|
380
|
количество, шт.
|
2
|
Редуктор:
|
|
тип ЦДН-630-50-33-Т2
|
|
передаточное число
|
50
|
количество, шт.
|
2
|
Тормоз:
|
|
тип ТКГ-400
|
|
максимальный тормозной момент, Нм
|
1200
|
диаметр тормозного шкива, мм
|
400
|
количество, шт.
|
4
|
Открытая передача:
|
|
тип
|
цилиндрическая, прямозубая
|
модуль, мм
|
25
|
передаточное число
|
7,82
|
общее передаточное число
|
391
|
Вибратор:
|
|
тип
|
OLI MVE 1100/15
|
мощность, кВт
|
0,65
|
напряжение питания, В
|
380
|
количество, шт.
|
12
|
Тормозное устройство:
|
|
Привод:
|
|
тип
|
ПВМ 600 х 250 - I
|
тяговое усилие на штоке, кГс
|
600
|
скорость движения штока, мм/с
|
77+10
|
напряжение, В
|
380
|
мощность, кВт
|
1,4
|
количество
|
1
|
Сборочные чертежи вагоноорокидывателя ВРС-125
Перечень стандартных узлов и запастных частей для осуществления ремонта вагоноопрокидывателя
