Технические характеристики ВРС-75 (ВРС-120)

Наименование параметров

Грузоподъемность вагоноопрокидывателя, т 130
Параметры разгружаемых полувагонов, мм
     грузоподъемность, т 65…75, 93
     высота 3274 - 3800
     ширина 3130 - 3224
длина (по осям автосцепок) 13920…16400
Габаритные размеры вагоноопрокидывателя, мм:
     высота 8593
     ширина 9688
     длина 19375
     длина по платформе 17020
Общие показатели:
     колея, мм 1520
     угол поворота ротора вагоноопрокидывателя, рад (градус) 2,963...3,054 (170…175)
     частота вращения ротора, с-1 (об/мин) 0,0243 (1,46)
     время разгрузки полувагонов (прямой + обратный ход), с 57 - 60
     производительность (расчетная), полувагонов/час 20
     род тока переменный
     напряжение, В 380
Привод поворота ротора:
Электродвигатель:
     тип 5АМ315S10БУ2
     мощность, кВт 55
     частота вращения, с-1 (об/мин) 9,83 (590)
     количество, шт. 2
Редуктор:
     тип ЦДН-630-50-31-Т2
     передаточное число 50
     количество, шт. 1
Редуктор:
     тип ЦДН-630-50-32-Т2
     передаточное число 50
     количество, шт. 1
Тормоз:
     тип ТГЕ-400-02
     максимальный тормозной момент, Нм 1500
     толкатель ТЭ-80
     количество, шт. 4
Открытая передача:
     тип цилиндрическая, прямозубая
      модуль, мм 32
     передаточное число 8,066
     общее передаточное число 403,3
Привод подъема крюков:
Электродвигатель:
     тип АМУ 180L8 У2
     мощность, кВт 11
     частота вращения, с-1 (об/мин) 12,5(750)
     количество, шт. 4
Редуктор:
     тип специальный
     передаточное число 145
     количество, шт. 4
Тормоз:
     тип ТКП-200У2
     количество, шт. 4
Цепная передача:
     тип G 250-5-60 ГОСТ 191-82
     разрушающая нагрузка, Н 250000
     количество, шт. 8
Тормозное устройство:
Привод:
     тип ПВМ600х250-I
     мощность, кВт 1,4
     тяговое усилие на штоке, кГс 600
     скорость движения штока, мм/с 77 10
     напряжение, В 380
     количество, шт. 1
Виброзачистка:
     тип вибратора ИВ-11-50
     мощность, кВт 0.97
     напряжение питания, В 380
     частота питания, Гц 50
     количество, шт. 16
Абсолютный энкодер (контроль угла поворота ротора):
     тип А125-1213-1С-6-2-Е
     количество, шт. 1
Выключатель бесконтактный индуктивный (контроль положения и движения крюков):
     тип ВБИ-М30-91С-2113-3
     количество, шт. 16
Выключатель путевой взрывозащищенный:
     тип ВПВ-4Б12У1
     количество, шт. 1






































































контакты:

email: tov.mp.dnipro@gmail.com

тел. +380500121311

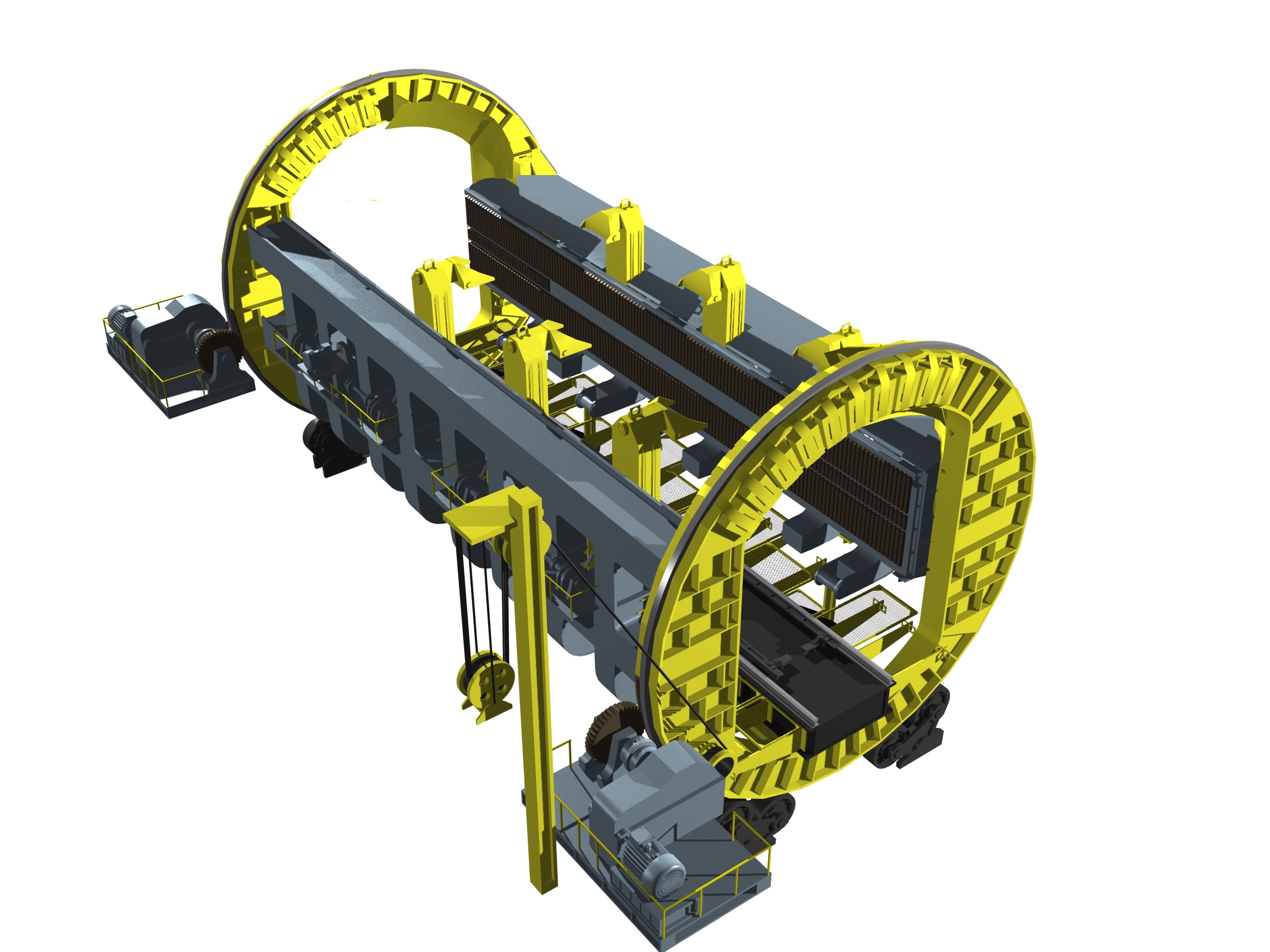

Вагоноопрокидыватель ВРС-75 (ВРС-120)
№
Наименование входящих узлов
кол-во, шт
прим.
1
Привод левый
1

1.1.
Редуктор типа ЦДН
1

1.2.
Тормоз колодочный
1

1.3.
Рама
1

2
Привод правый
1

2.1.
Редуктор типа ЦДН
1

2.2.
Тормоз колодочный
1

2.3.
Кронштейн
1

3
Электрооборудование
1

4
Платформа
1

4.1.
Рельс платформы
2

4.2.
Буфер вертикальный
2

4.3.
Упор торцевой левый
1

4.4.
Упор торцевой правый
1

4.5.
Тяги платформы
8

5
Балка опорная
1

6
Балка опорная привалочная
1

6.1.
Резиновая футеровка
64

7
Диск в сборе
2

7.1.
Секция бандажа
8

7.2.
Секция венца
8

8

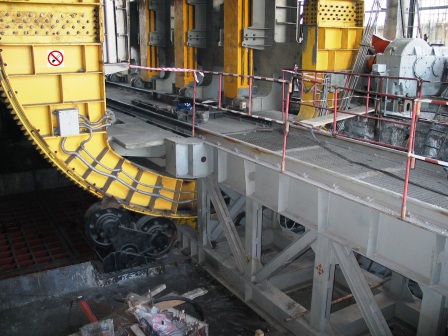

Роликоопора
2

8.1.
Балансирный узел
4

8.1.1.
Каток (ролик)
8

8.1.2.
Балансир
8

8.1.3.
Ось балансира
4

8.1.4.
Кронштейн
4

8.2.
Траверса
2

9

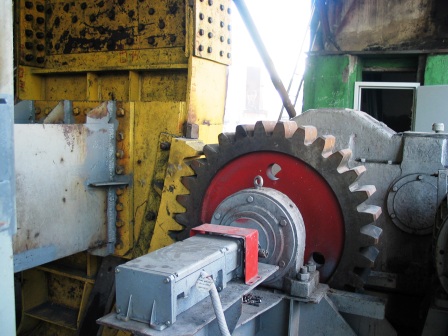

Установка шестерни привода
2

9.1.
Шестерня левая
1

9.2.
Шестерня правая
1

9.3.
Рама
2

10
Токопровод гибкий
1

11
Защита от просыпи
1

12
Тормозное устройство
1

12.1.
Привод винтовой моторный
1

12.2.
Рама
1

13

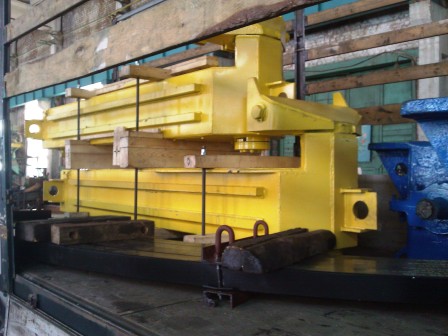

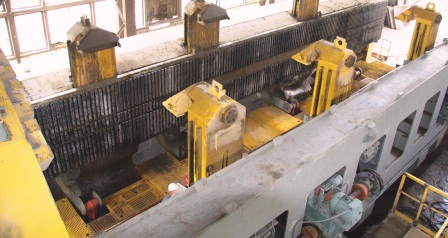

Прижим (Крюк модернизированный)
6-8

14
Механизм подъема прижимов (крюков)
2

14.1.
Привод
4

14.1.1.

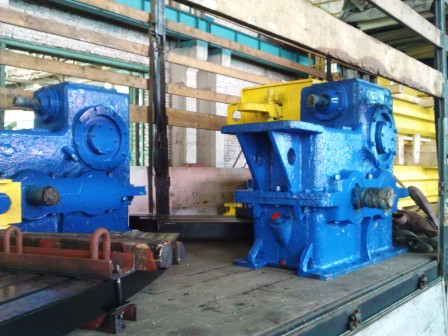

Редуктор специальный
4

14.1.2.
Тормоз колодочный
4

14.2.
Промежуточный вал
8

14.3.
Цепь пластинчатая
16

15
Автоматическая централизованная система смазки
1
опционально
Чертеж                  Наименование

56 0136 075          Площадки обслуживания
56 0179 042            Ротор
56 0212 192          Привод левый
56 0212 193          Привод правый
56 0237 008          Механизм подъема крюков
56 0237 008-01     Механизм подъема крюков
56 0401 113          Роликоопора
56 0469 017-01     Установка контргрузов
56 1583 029          Защита от просыпи
56 0714 019          Токоподвод гибкий
54 1500 747          Опора
54 1500 748          Опора
54 1504 004          Кронштейн
56 1506 954          Кронштейн
54 4606 009          Упор торцовый левый
54 4606 010          Упор торцовый правый
54 4606 036          Упор
54 4627 001          Буфер боковой
56 0714 027          Токоподвод гибкий
56 0751 639          Электрооборудование
56 2251 029            Редуктор
56 0121 040            Диск
56 0178 146            Платформа
56 0179 042            Ротор
56 0212 192            Привод левый
56 0460 124            Крюк модернизированный
56 1942 355            Стенка привалочная
56 1583 029            Защита от просыпи
44 0110 089-01     Втулка
44 0110 090-01     Втулка
44 0910 154          Пружина
44 0910 179          Пружина
44 0910 181          Пружина
44 0910 216          Пружина
46 0910 484          Пружина
44 3039 036          Ползун
44 3111 009          Колодка
46 3415 007          Штанга
46 2442 084          Каток
46 2500 086          Секция венца
46 3572 469-97     Секция бандажа
46 3572 470-97     Секция бандажа
46 3572 449-99     Секция бандажа
56 4606 099          Упор
56 2251 030          Редуктор
54 1331 047          Тяга
56 4574 018          Риликоопора
54 4606 036          Упор
56 0460 115          Крюк
56 0460 115-01     Крюк
56 4689 026           Устройство тормозное
74 4001 001          Плита резиновая
46 2511 222          Шестерня
45 2404 184          Шкив
54 4627 001          Буфер боковой


Перечень стандартных узлов и запастных частей для осуществления ремонта вагоноопрокидывателя
Основные узлы ВРС-75

Сборочные чертежи вагоноорокидывателя ВРС-75
